【每分鍾150沖次以上!】端子類産品模内攻牙應用案例

更新時間:2021-08-11    浏覽次數:

圖片

東京奧運會已經圓滿結束,我們中國的運動健将們勇奪了38枚金牌,讓世界看到了中國的顔色。沒有人能随便成功,像蘇炳添第一次跑進了奧運百米決賽,打破了以往決賽的清一色黑種人,中國人跑進了奧運百米決賽的舞台,足以說明中國選手一點也不比國外的選手差勁。




同樣的在模内攻牙領域,拓樸作爲國内專注于模内攻牙技術領域20餘年的專業廠家,在技術及方案完成度上一點不比國外廠家遜色。偶爾有客戶說:國外的模内攻牙機速度有些可以到200spm,你們的攻牙機怎麽就隻能打七八十?面對這樣的提問,我會回答:如果客觀因素一樣的話,國内國外的機器其實速度相差不大。200spm的速度隻能是在特定條件下實現,不是所有規格的螺紋都可以打那麽快。
<iframe class="video_iframe rich_pages" data-vidtype="1" style="box-sizing:border-box;max-width:100%;position: relative;z-index:1;height:257px;width:343px;" scrolling="no" src="https://v.qq.com/txp/iframe/player.html?vid=a3267bw83wv&auto=0" allowfullscreen="true" frameborder="0"></iframe>

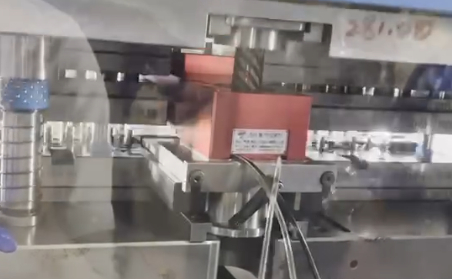

△ 150S.P.M視頻展示

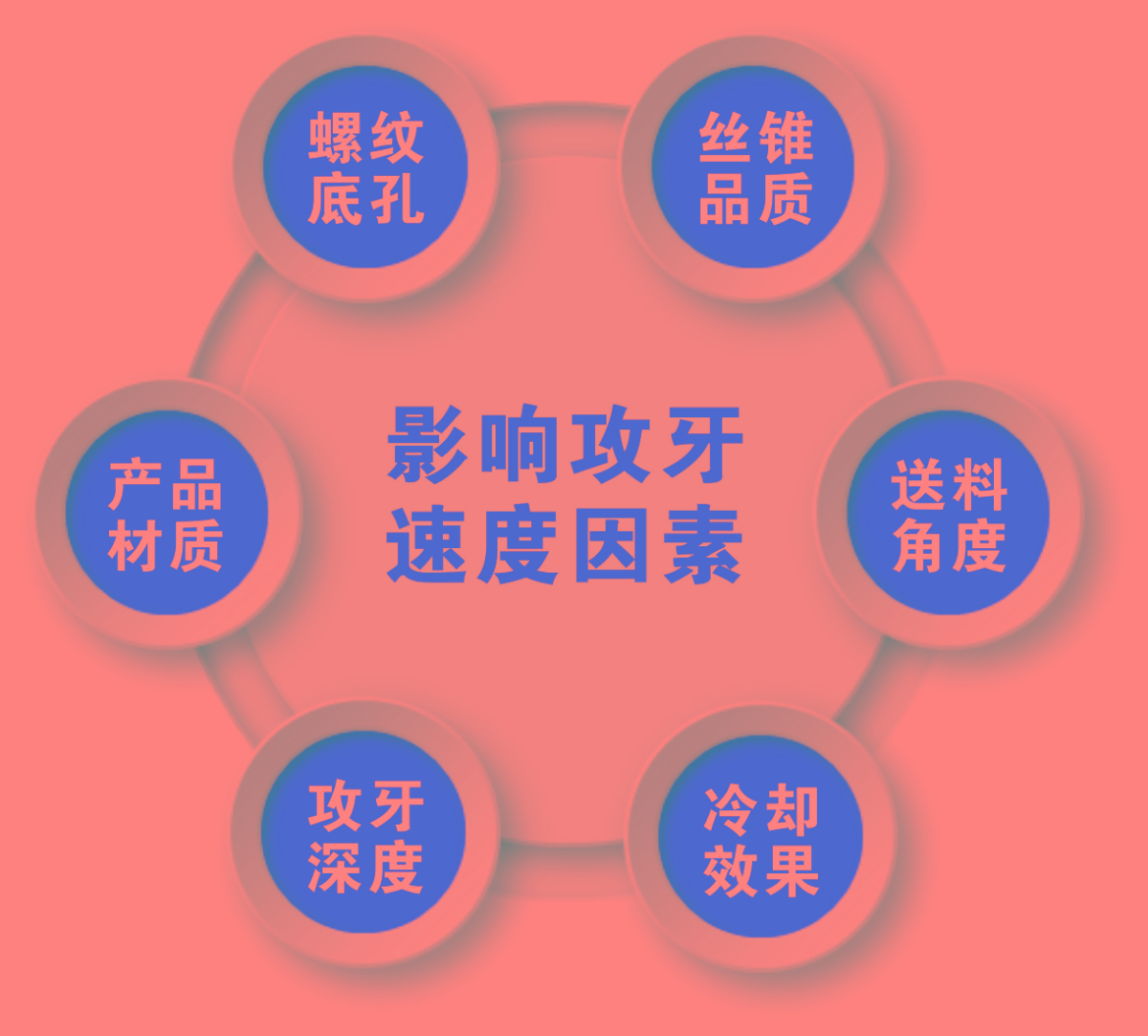

影響攻牙速度的因素

螺紋底孔、産品材質、攻牙深度、絲錐品質、送料角度和冷卻效果。




很多沖壓的朋友都知道一件事就是:同樣是一套用在大批量生産的五金件産品,開連續模的價格有幾千、幾萬、幾十萬,不同廠家報價差距驚人。常理下請問哪種報價的模具能夠保證快速穩定的生産?不同廠家在材料、設計、工藝、精度等方面有很大的差别。幾千和幾十萬的模具生産是否能快速穩定生産都取決于這些因素的選擇上。廠家最終希望實現量産化的肯定是在穩定的前提下越快越好,而不是僅僅追求速度。同理也适用于模内攻牙機上

150S.P.M模内攻牙應用案例:






如果一味追求模内攻牙機要快而不考慮生産配合條件是否達到要求,就有可能導緻絲錐磨損快,就算是國外機器也不好使!打個比方,在其他條件一樣的前提下一分鍾80下絲錐壽命可達8萬沖次,而當速度提升到一分鍾120下絲錐壽命則銳減至1萬沖次。除非你是急着交貨,要不然相信沒人會追求這樣的“高速”。

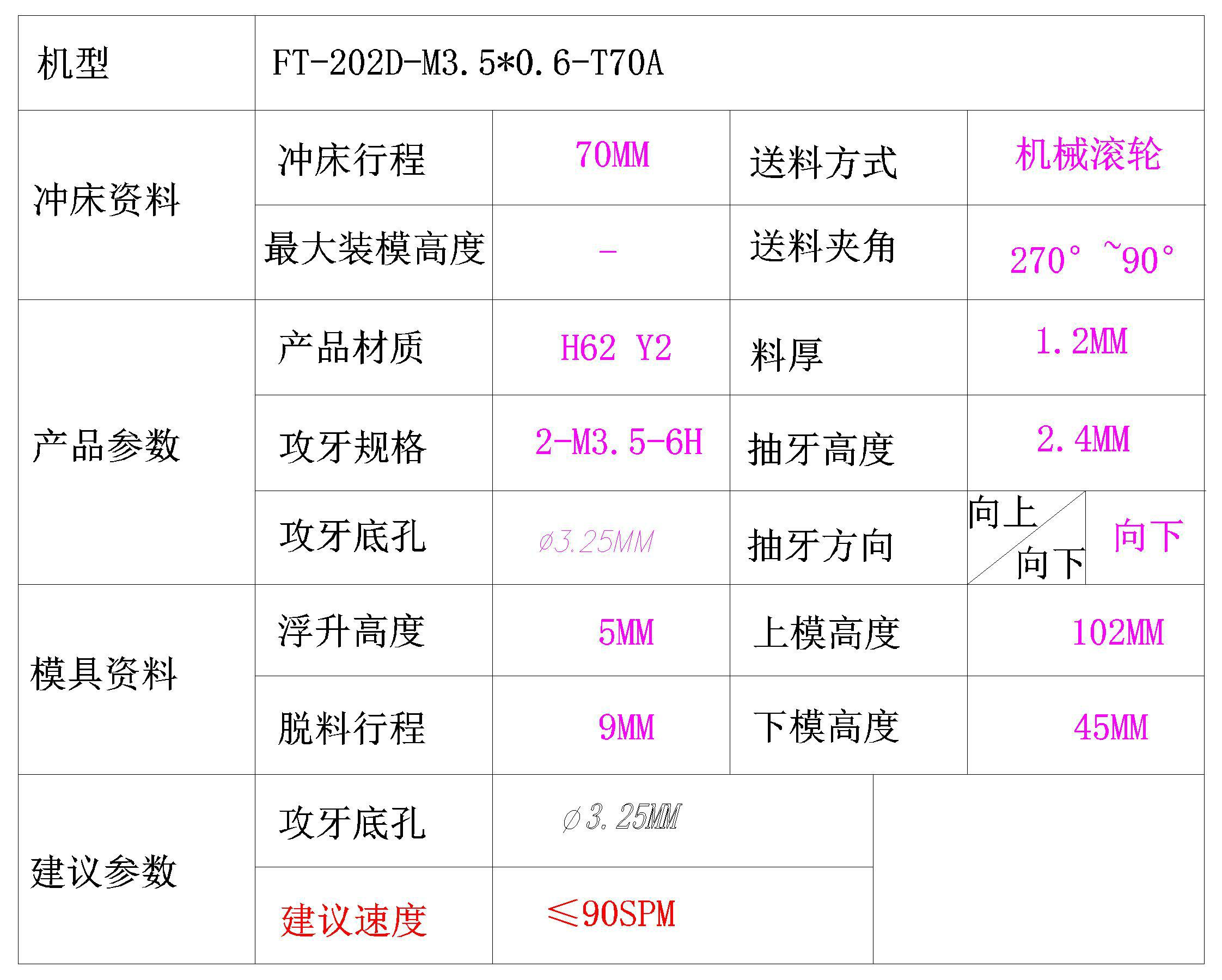

要想模内攻牙技術達到穩定且高速的生産,拓樸公司會根據客戶所提供的一系列參數:螺紋底孔大小、攻牙産品材質、攻牙深度、絲錐品質、沖壓設備情況、模具配合精度、送料機情況,結合我司機器的加工精度、強度、絲錐冷卻潤滑效果等因素給客戶做出一個最優的可行性方案,方案中會給出一個相對保守的安全工作速度。在實際生産中,在建議值範圍内的工作速度下,絲錐的壽命将得到保證,降低客戶使用模内攻牙的耗材成本。在客戶交期緊的時候則可以選擇逐步往上增加速度,達到效益最大化(速度加快隻會影響耗材絲錐的壽命,對于攻牙機本身并無影響)。



拓樸一直倡導模内攻牙是一門技術的導入,而不是僅僅賣設備的市場理念!模内攻牙生産效率需要現場多個環節的緊密配合,任何一處不到位即可能出現“短闆效應”。想要在速度與效率上突破要做到以下幾點:

 1.模内攻牙機品質保障;

 2.模具的穩定性保障;

 3.絲錐與冷卻潤滑媒介品質保障;

 4.生産設備精度保障;

 5.操作人員的日常保養保障。


未命名 -1.jpg

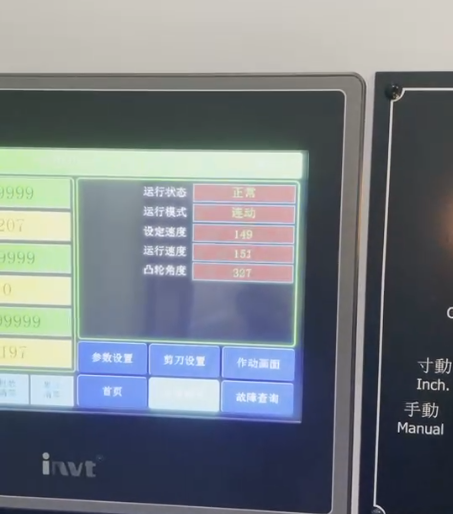

150SPM

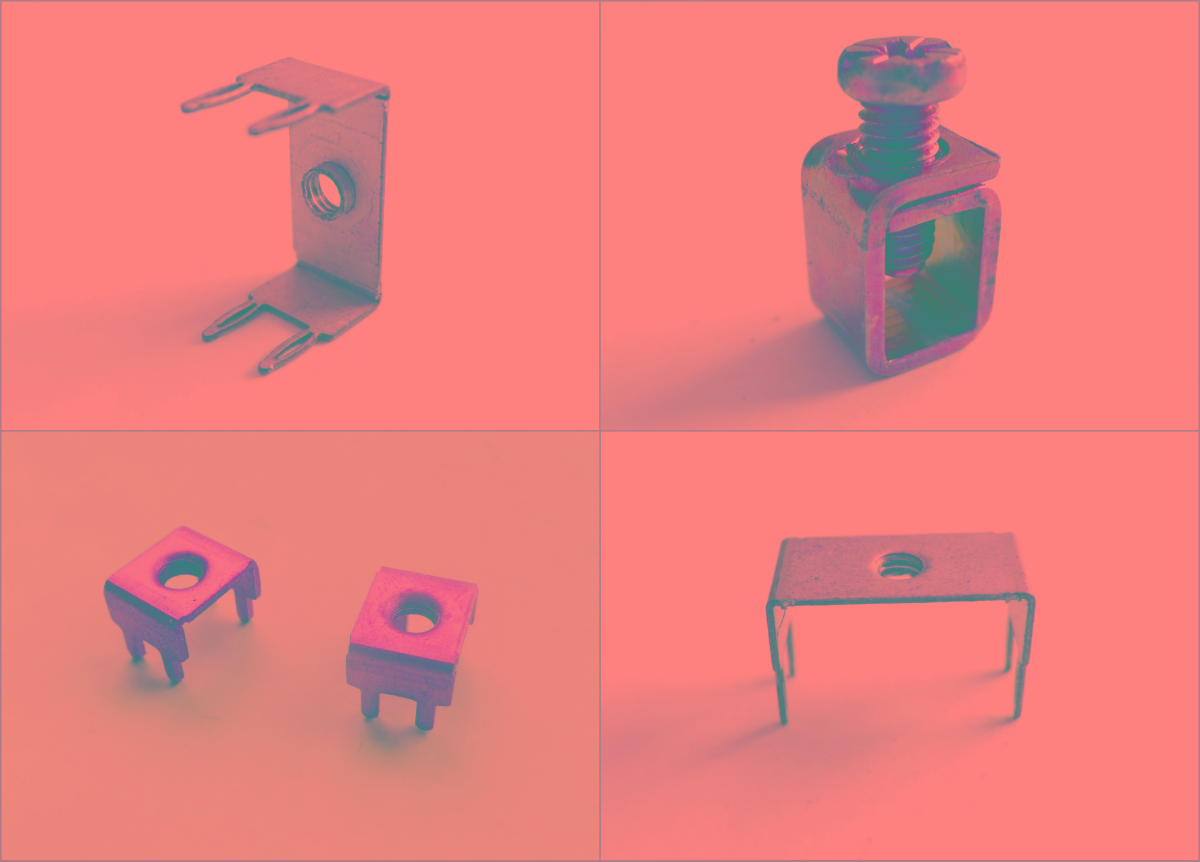

模内攻牙端子類産品


      這幾點都需要客戶和供應商在日常工作中一起完善才能逐步提升。目前拓樸的多孔模内攻牙機型(非單孔)在客戶現場驗證得出的穩定生産的沖壓速度爲150SPM (客戶表示仍有上升空間,但現有速度已足夠滿足日常生産需求,故未進一步提速)。

     拓樸模内攻牙技術将追求不斷創新以滿足不同客戶的需求。正如我司成立二十多年以來在公司簡介裏一直存在的一段話一樣,拓樸公司“願與産業界同仁以及廣大客戶攜手共進,爲提升五金模具的技術水平和加快五金模具行業升級的速度而努力,從而真正實現讓模内攻牙技術爲五金沖壓行業服務,爲整個模具産業服務,爲整個制造業服務”。

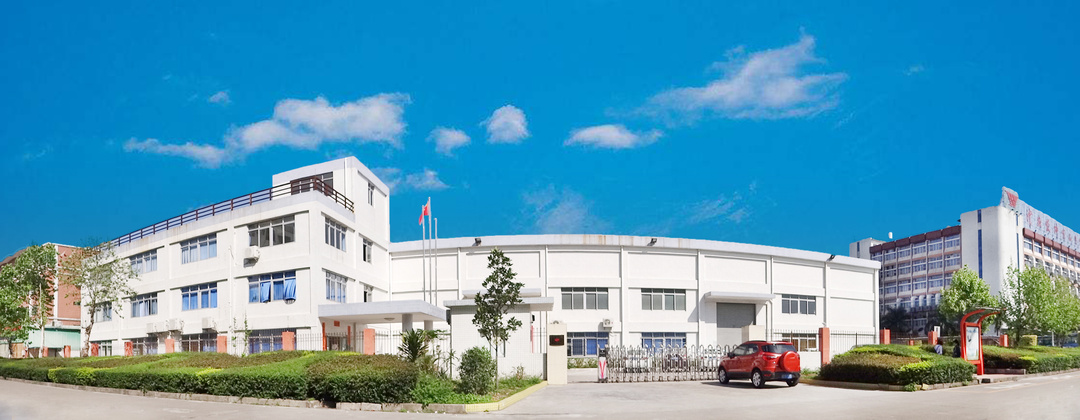

工廠外景 (6)-天空.jpg
